SOLUTION 01 · INDUSTRIAL DATA COMPUTING

산업용 데이터 컴퓨팅 솔루션

TBEdge + TB Series — Everything to Edge Device

자체 설계 Edge 하드웨어 기반 산업 현장 특화 이기종 데이터 통합 컴퓨팅 솔루션

LINEUP

TBEdge
TB Series 8종
Jetson Orin NX 16G
−25 ~ 70°C
Modbus · OPC-UA · MQTT

솔루션 개요

Nvidia Jetson Orin NX 기반으로 자체 설계한 Edge Computing Core TBEdge와 TB Series 8종으로 구성된 산업용 데이터 컴퓨팅 솔루션입니다. 기존의 데이터 중계, 수집 서버에서 진행하던 Analog, Digital, Pulse, Normalization Data의 수집과, 이에 뒤따르는 정제, 분석, 시각화를 통합된 서버에서 바로 수행하여 쌓아만 둔 데이터를 인터넷 없이도 항시 분석, 학습이 가능한 시스템으로 만듭니다.

SOLUTION ARCHITECTURE

4-Layer 아키텍처

LAYER 0~1

원천 데이터 및 통신 경유 데이터
수집 단말 8종
- 온도
- 접점
- 통신
- 카운트
- 아날로그
- 영상
- 환경
- 공정
LAYER 2

TBEdge

산업용 Edge Computing Core (자체 설계)
자체 모듈
- TB Control (Edge Control)
On-Demand Module
- sLLM Agents
- Machine Vision
- Numerical Analysis
- Time-Series Analysis
- Anomaly Detection
- Simulation
LAYER 3

분석 · 시각화 엔진 (내장)
- Jupyter
- PyTorch
- OpenCV
- YOLO
- n8n
LAYER 4

HW · OS 베이스
- NVIDIA Jetson Orin NX
- Ubuntu
- cuDNN
OUTPUT

결과 출력
- BI 대시보드
- 자율 제어
- 리포트
- 알람 · 트리거
- API

PRODUCT LINEUP

제품 라인업

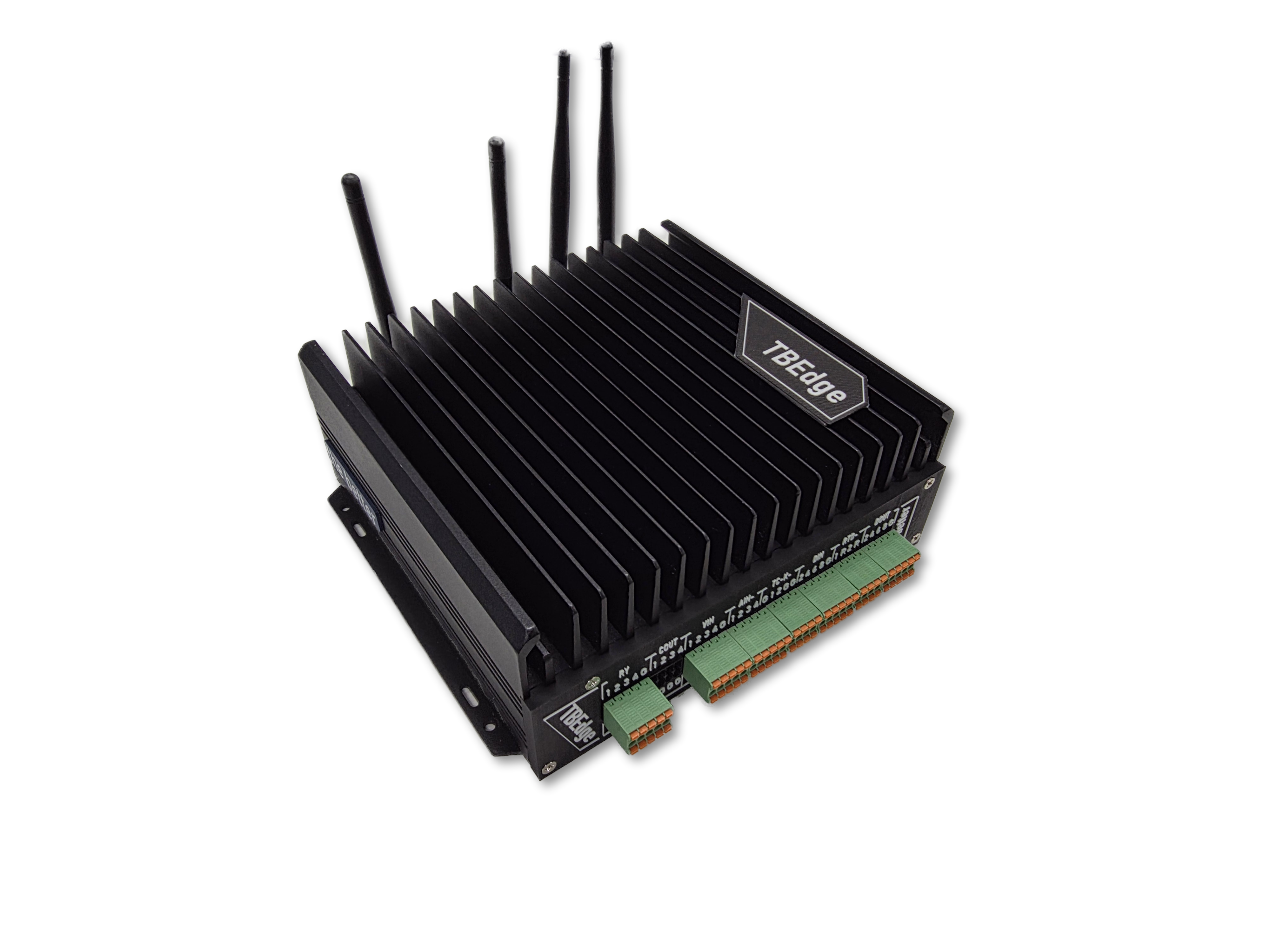

PRODUCT 01

TBEdge

Edge Computing Core

Nvidia Jetson Orin 기반 자체 설계 HW

AI 코어: NVIDIA Jetson Orin NX
VRAM: 16 GB
스토리지: 128 GB NVMe
디지털 입력 (DI): 12 채널
디지털 출력 (DO): 8 채널
아날로그 입력 (AI): 4 채널
아날로그 출력 (AO): 8 채널
온도 입력: PT100 · 열전대 (TC)
릴레이 출력: 4 채널 (5 A)
동작 환경: −25 ~ 70 °C

PRODUCT 02

TB Series

산업 데이터 수집 및 처리장비 8종

이기종 산업용 프로토콜 전면 지원 · 부품 단위 KC 인증 및 RoHS 적용

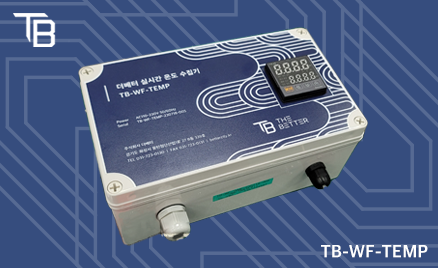

TB-WF-TEMP

실시간 온도 수집기

열전대, RTD 센서에서 확인된 온도를 서버로 보고하는 센서

· 센서 타입 — TC: 열전대 / RTD: RTD 센서
· 보고 타입 — PIN: 지점보고 (사용자가 직접 보고 버튼 작동) / P: 계속 보고
· 센서 옵션 — TC: 범용 열전대 / RTD: RTD 센서 / PIN: 심부온도센서 (TESTO)

SPECIFICATIONS

센서 타입: TC(열전대) / RTD
보고 타입: PIN(지점보고) / P(계속 보고)
Input Load: AC100~230V / 50~60Hz
Output: Wifi (2.4GHz)

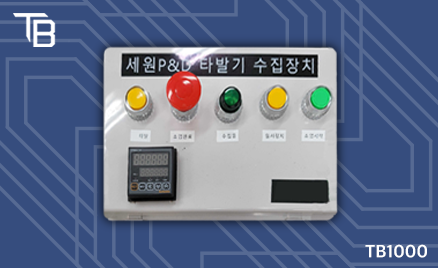

TB1000

접점 수집기

버튼·포토 커플러·적외선·일반 24V 접점 등의 신호를 수집

· TR — 릴레이를 사용하여 24V 부하 신호를 릴레이에 사용
· DO — Digital Output 신호에 무접점 릴레이를 추가하여 전기적 노이즈 및 회로 간섭 없이 사용 가능

SPECIFICATIONS

Data Input Load: NPN · PNP · TR(Option) / 4 Point
Digital Output (Option): NPN · PNP · TR / 4 Point
Input Load: AC100~260V / 50~60Hz
Output: Wifi (2.4GHz)

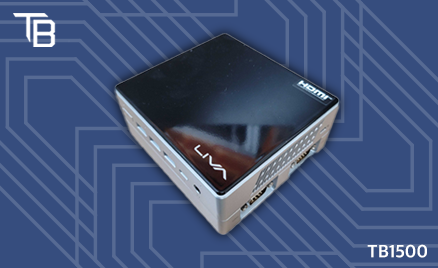

TB1500

통신용 데이터 수집기

RS232 · RS485 · MODBUS/RTU를 서버로 전송

· 232 — RS232 to TCP/IP
· 485 — RS485 to TCP/IP
· SE — Modbus

SPECIFICATIONS

Input Protocol: RS232 · RS485 · Modbus 중 1
Input Load: AC100~260V / 50~60Hz
Output: Wifi (2.4GHz)

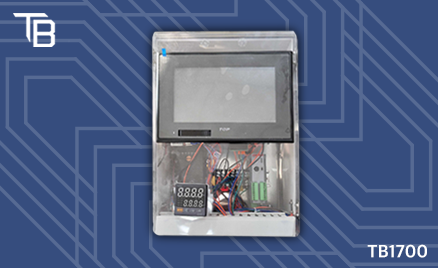

TB1700

카운터 수집기

접점으로 수신된 접점신호를 범용카운터로 수집하고, 수집된 카운터값을 서버로 전송

· 카운터는 범용 카운터를 사용함으로써 사용방법 및 현장의 사용형태를 쉽게 구성 가능
· 카운터에서 구성 가능한 limit 신호들을 그대로 사용 가능
· AT — Autonics TR6D-T4 카운터 사용

SPECIFICATIONS

Signal Input: 24V 0~40mA
Input Load: AC100~260V / 50~60Hz
Output: Wifi (2.4GHz)

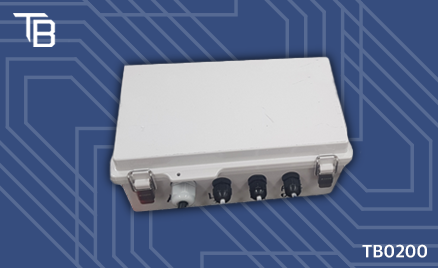

TB0200

아날로그 수집기

아날로그 전류·전압차를 서버로 전송하는 시스템

· 분해능 16 bit 고정밀 아날로그 수집

SPECIFICATIONS

Input: 24V 0~40mA 전압 / 0~12V 전류
분해능: 16 bit
Input Load: AC100~260V / 50~60Hz
Output: Wifi (2.4GHz)

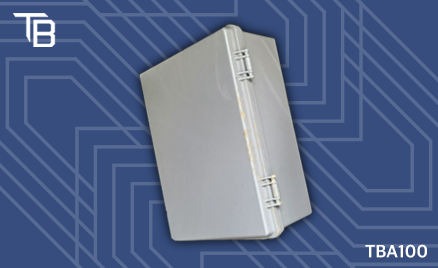

TBA100

환경 데이터 수집기

NH4, H2S, 미세먼지, 온도, 습도, CO2를 수집·전송하는 시스템

SPECIFICATIONS

측정 항목: NH4 · H2S · 미세먼지 · 온도 · 습도 · CO2
Input: 24V 0~40mA 전압 / 0~12V 전류
Input Load: AC100~260V / 50~60Hz
Output: Wifi (2.4GHz)

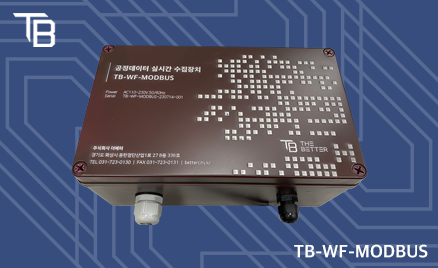

TB-WF-MODBUS

공정 데이터 수집기

공정 데이터 실시간 수집 장치

SPECIFICATIONS

Input Load: AC100~230V / 50~60Hz
Output: Wifi (2.4GHz)

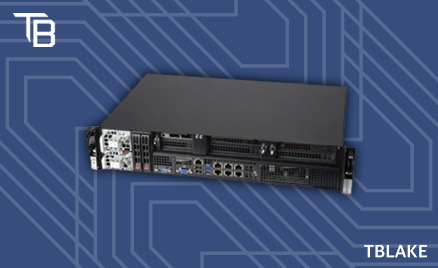

TBLAKE

수집 데이터 레이크

수집 데이터를 클라우드 · Edge 서버에서 장기 보관·분석할 수 있도록 구성

· Elasticsearch / Lucene 기반 분산형 검색엔진으로 장기간 데이터를 일괄 저장 및 백업 가능
· 고도화2 (AI 기반 자동화 공장)에 필요한 데이터 수집 시스템
· KAMP와 동일하거나 우수한 성능

SPECIFICATIONS

기술: Elasticsearch / Lucene 기반 분산형 검색엔진
Input Load: AC100~260V / 50~60Hz
